A tolerância de encaixe na impressão 3D define quanto de diferença dimensional deve existir entre duas peças para que elas se conectem da forma desejada. Como referência inicial, folgas entre 0,2 e 0,3 mm costumam funcionar em muitos projetos, mas a medida ideal depende do material, da impressora, da calibração e do tipo de encaixe.

Projetar duas peças com dimensões teoricamente idênticas nem sempre resulta em um encaixe perfeito. Uma pequena variação no fluxo, na contração do filamento ou até mesmo na primeira camada pode ser suficiente para transformar um encaixe deslizante em uma peça que simplesmente não entra.

Por isso, entender como trabalhar com tolerâncias é especialmente importante para quem produz peças funcionais, tampas, caixas, articulações e componentes mecânicos.

Neste artigo, vamos explicar como definir a folga, quais fatores interferem no resultado e como testar a tolerância antes de imprimir o projeto completo.

O que é tolerância de encaixe na impressão 3D?

A tolerância dimensional representa a variação aceitável em relação à dimensão especificada em um projeto.

Imagine uma peça projetada no software para medir exatamente 20,00 mm. Depois de impressa, ela pode apresentar 19,90 mm, 20,10 mm ou outra pequena diferença, dependendo das condições de fabricação.

Na impressão 3D, diversos fatores podem interferir nessa precisão, como:

• Calibração da impressora;
• Fluxo do filamento;
• Temperatura de impressão;
• Material utilizado;
• Contração térmica;
• Largura de linha;
• Altura e configuração da primeira camada;
• Estado mecânico da impressora;
• Velocidade de impressão;
• Configurações do fatiador.

Quando duas peças precisam trabalhar juntas, essas pequenas diferenças passam a ser muito importantes.

É justamente por isso que um projeto funcional deve considerar não apenas as medidas nominais do projeto, mas também o comportamento real do processo de impressão.

Qual é a tolerância ideal para encaixe na impressão 3D?

Inicialmente, precisamos entender a diferença entre tolerância e folga.

A tolerância estabelece quanto uma determinada dimensão pode variar em relação ao valor especificado sem comprometer a função da peça.

Já a folga é uma diferença dimensional criada propositalmente entre duas superfícies que precisam se encaixar.

Imagine, por exemplo, um pino projetado com 25 mm e um furo também com 25 mm. No ambiente digital, as duas dimensões parecem formar um encaixe perfeito. Na peça impressa, entretanto, pequenas variações dimensionais podem fazer com que o pino não entre no furo.

Para evitar o problema, pode ser necessário aumentar o furo, reduzir o pino ou combinar as duas estratégias.

A diferença criada entre as dimensões é a folga do encaixe.

Uma vez esse conceito compreendido, precisamos ressaltar que não existe uma única medida de tolerância de encaixe na impressão 3D que funcione para todos os projetos.

Como referência inicial para impressões bem calibradas, é possível trabalhar com valores aproximados como:

Tipo de encaixe	Folga inicial para teste
Encaixe justo	0,10 a 0,20 mm
Encaixe deslizante	0,20 a 0,30 mm
Articulações print-in-place	0,30 a 0,50 mm

Esses números não devem ser tratados como valores universais. São pontos de partida para testes.

Além disso, é fundamental verificar como a folga está sendo especificada. Uma folga de 0,20 mm total entre os diâmetros, por exemplo, não representa a mesma geometria que 0,20 mm de espaço em cada lado da peça.

Portanto, ao modelar ou seguir recomendações de tolerância, confira sempre se o valor indicado se refere à diferença dimensional total ou à folga por lado.

Os valores são referências iniciais e devem ser validados para a combinação específica de impressora, filamento, bico, perfil e geometria.

Encaixe justo

O encaixe justo é indicado quando as peças precisam permanecer firmes, mas ainda permitir montagem e, dependendo do projeto, desmontagem.

É comum em:

• Caixas;
• Tampas;
• Carcaças;
• Estruturas modulares;
• Peças de montagem.

Folgas menores são utilizadas, mas exigem uma impressora bem calibrada e maior controle dimensional.

Encaixe deslizante

Neste caso, as peças devem se movimentar com facilidade e sem atrito excessivo.

É utilizado em aplicações como:

• Trilhos;
• Guias;
• Gavetas;
• Tampas removíveis;
• Eixos;
• Componentes móveis.

Como o objetivo é permitir movimento, normalmente é necessário trabalhar com uma folga maior do que em um encaixe justo.

Encaixe por pressão

No encaixe por pressão, ou press fit, uma peça é pressionada contra a outra e permanece presa pelo contato e pelo atrito entre as superfícies.

Aqui, o controle dimensional é ainda mais importante.

Uma diferença de poucos décimos de milímetro pode fazer o encaixe ficar frouxo demais ou exigir tanta força que provoque deformação ou até quebra da peça.

O material interfere na tolerância de encaixe?

Sim. O comportamento dimensional varia entre diferentes tipos de filamento.

PLA, PETG, ABS, TPU e outros termoplásticos apresentam propriedades térmicas e mecânicas distintas. Isso influencia tanto a impressão quanto as dimensões obtidas depois do resfriamento.

O ABS, por exemplo, apresenta maior tendência à contração térmica do que o PLA. O PETG, por sua vez, possui características próprias de fluxo e adesão que também precisam ser consideradas.

Por isso, um encaixe validado em PLA não deve ser automaticamente considerado adequado quando o mesmo modelo é produzido em ABS, PETG ou outro material.

Se a precisão for importante, o teste de tolerância deve ser realizado com:

a mesma impressora + o mesmo filamento + o mesmo perfil + a mesma orientação que serão utilizados na peça final.

Isso fornece uma referência muito mais confiável.

O diâmetro do bico e a largura de linha utilizada também podem influenciar a reprodução de pequenos detalhes, paredes, furos e folgas.

Por que o encaixe pode falhar na impressão 3D?

Mesmo quando o projeto foi modelado corretamente, o encaixe pode apresentar problemas depois da impressão.

Isso acontece porque a precisão dimensional final depende não apenas do modelo, mas também da calibração da impressora, do comportamento do filamento e das configurações utilizadas no fatiador.

Entre as principais causas estão furos menores que o previsto, fluxo inadequado, efeito Elephant Foot e temperatura de impressão incorreta.

Furos impressos podem ficar menores que o previsto

Essa é uma situação bastante comum na impressão 3D.

Você projeta um furo com determinado diâmetro, mas, depois da impressão, percebe que ele ficou menor do que deveria. Isso pode acontecer pela combinação de fatores como a forma de deposição das linhas em geometrias circulares, largura de linha, fluxo, calibração e comportamento térmico do material.

O problema se torna especialmente importante em furos para parafusos, eixos, pinos, rolamentos, buchas e outros componentes mecânicos.

Quando a dimensão for crítica, não confie apenas no valor nominal definido no arquivo. Faça uma impressão de teste e utilize um paquímetro para conferir a medida real. Dependendo da precisão exigida, também pode ser necessário prever compensação no projeto ou pós-processamento do furo.

Fluxo incorreto de filamento altera as dimensões da peça

Uma peça bem modelada também pode apresentar problemas de encaixe se a quantidade de material depositada não estiver corretamente calibrada.

Quando há excesso de fluxo, as paredes podem ficar mais espessas e os espaços internos menores, dificultando encaixes e reduzindo o diâmetro de furos. Já a falta de material pode prejudicar dimensões, acabamento, união entre linhas e resistência da peça.

Antes de alterar o modelo, vale conferir se o fluxo está corretamente ajustado para o filamento e o perfil de impressão utilizados.

Essa calibração é especialmente importante em projetos com tolerâncias pequenas.

Elephant Foot pode aumentar a base da peça

O chamado Elephant Foot, ou pé de elefante, ocorre quando as primeiras camadas ficam ligeiramente mais largas que o restante da peça.

Em objetos decorativos, essa diferença pode passar despercebida. Em componentes que precisam entrar dentro de outros, porém, poucos décimos de milímetro adicionais podem impedir completamente o encaixe.

O problema costuma estar relacionado à compressão excessiva da primeira camada, Z-offset inadequado, temperatura da mesa ou outros parâmetros iniciais da impressão.

A solução pode envolver a revisão dessas configurações e, quando disponível, o uso de ferramentas específicas de compensação do Elephant Foot no fatiador.

Temperatura inadequada pode comprometer a precisão dimensional

A temperatura de impressão influencia diretamente o fluxo e o comportamento do polímero durante a deposição.

Se estiver fora da faixa adequada para o material e a velocidade utilizada, pode provocar alterações dimensionais, mudanças no acabamento e diferenças na forma como as linhas se fundem entre si.

A temperatura da mesa, o resfriamento e a própria velocidade de impressão também interferem nesse comportamento.

Por isso, em peças funcionais, o objetivo não deve ser apenas conseguir que uma unidade encaixe. É necessário buscar repetibilidade dimensional, ou seja, produzir várias peças com comportamento semelhante.

Se dez unidades forem impressas com o mesmo arquivo, filamento e perfil, o ideal é que todas apresentem encaixes consistentes.

Como acertar a tolerância de encaixe na impressão 3D?

Depois de entender o que pode comprometer as dimensões da peça, o próximo passo é encontrar a folga adequada para o projeto e corrigir eventuais diferenças entre o modelo digital e a peça impressa.

Não existe uma configuração única que funcione para todas as situações. O melhor resultado vem da combinação entre testes de tolerância, medição das peças, calibração da impressora e, quando necessário, ajustes no fatiador.

Faça um teste de tolerância para encontrar a folga ideal

A maneira mais segura de descobrir a folga adequada é realizar um teste de tolerância antes de imprimir a peça definitiva.

Você pode criar ou baixar um pequeno modelo contendo encaixes progressivos, por exemplo:

0,10 mm → 0,20 mm → 0,30 mm → 0,40 mm → 0,50 mm

O teste deve ser impresso utilizando as mesmas condições previstas para o projeto final, principalmente o mesmo filamento, perfil, temperatura e parâmetros de impressão.

Depois, avalie:

• Qual não encaixa;
• Qual exige força para montar;
• Qual apresenta um encaixe firme;
• Qual desliza livremente;
• Qual ficou folgado demais.

Utilize também um paquímetro para medir pinos, furos e outras dimensões críticas. Dessa forma, você consegue comparar as medidas projetadas com as efetivamente obtidas e entender o comportamento dimensional da sua impressora.

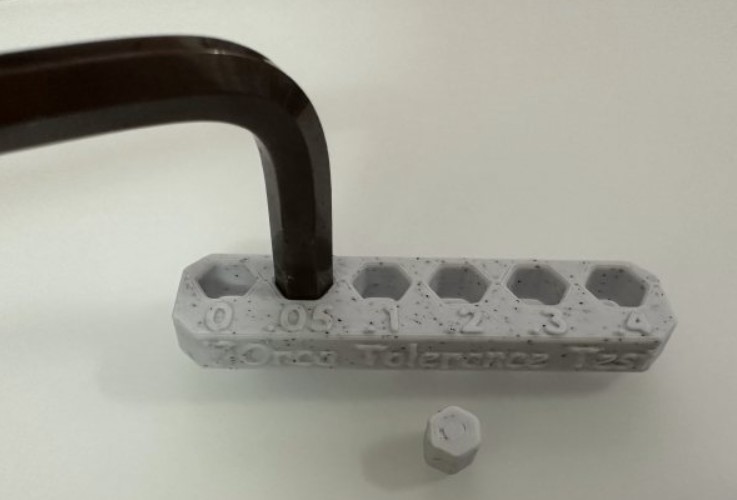

O OrcaSlicer, por exemplo, disponibiliza um modelo específico para calibração de tolerância, com diferentes níveis de folga que ajudam a avaliar a precisão do conjunto impressora, filamento e configurações utilizadas.

Fonte: Orcaslicer

Use a compensação XY para pequenos ajustes dimensionais

Mesmo com a impressora corretamente calibrada, podem existir pequenos desvios dimensionais recorrentes. Nesses casos, algumas configurações do fatiador podem ajudar a refinar o resultado.

No OrcaSlicer, por exemplo, existem recursos para compensação de furos X-Y e compensação de contornos X-Y, permitindo realizar pequenos ajustes nas dimensões horizontais da peça.

Esse recurso pode ser útil quando os testes mostram um comportamento consistente, como furos que ficam repetidamente menores do que o valor especificado no modelo.

A compensação, entretanto, deve ser utilizada como um ajuste fino.

Se houver diferenças dimensionais significativas provocadas por fluxo incorreto, problemas mecânicos, temperatura inadequada ou outras falhas de calibração, é necessário corrigir primeiro a origem do problema.

Alterar a compensação XY não deve ser uma forma de mascarar uma impressora desregulada.

Teste somente a região do encaixe antes da peça completa

Quando o projeto é grande ou demora várias horas para ser produzido, não é necessário imprimir a peça inteira para verificar se o encaixe funciona.

Uma alternativa eficiente é separar digitalmente apenas a região crítica e produzir pequenas amostras com diferentes folgas.

Imagine, por exemplo, uma caixa que leva oito horas para ser impressa. Antes de produzir o modelo completo, você pode testar somente uma pequena seção da tampa e da caixa:

Versão A: 0,20 mm
Versão B: 0,30 mm
Versão C: 0,40 mm

Depois de identificar qual versão apresenta o comportamento desejado, a mesma medida pode ser aplicada ao projeto definitivo.

Essa estratégia é particularmente útil em peças grandes, protótipos e projetos funcionais, pois reduz o consumo de filamento, economiza horas de impressão e evita retrabalho.

Meça as peças com um paquímetro

A avaliação visual ou a sensação de que um encaixe ficou “apertado” não são suficientes quando o objetivo é obter precisão dimensional.

O paquímetro permite comparar as dimensões previstas com as medidas reais da peça impressa. É possível verificar, por exemplo:

• Diâmetro externo de pinos;
• Diâmetro interno de furos;
• Espessura das paredes;
• Largura de encaixes;
• Profundidade;
• Distância entre superfícies.

Se um pino projetado com 10,00 mm apresentar 10,15 mm depois de impresso, essa informação ajuda a identificar o desvio e decidir se o problema está na calibração, no perfil ou se será necessário ajustar a folga do projeto.

Medir, testar e comparar é muito mais confiável do que simplesmente copiar uma tolerância utilizada em outro projeto.

Valide o encaixe com o filamento da peça definitiva

Por fim, não faça o teste de tolerância com um material e assuma que o mesmo resultado será reproduzido com outro.

PLA, PETG, ABS, TPU e outros filamentos apresentam diferenças de contração, fluxo e comportamento térmico. Até mesmo a troca de perfil ou de condições de impressão pode alterar o resultado dimensional.

Por isso, principalmente em projetos funcionais, faça a validação utilizando o mesmo filamento, impressora e configurações que serão empregados na produção definitiva.

Assim, a tolerância escolhida deixa de ser apenas uma referência teórica e passa a refletir as condições reais em que a peça será produzida.

A qualidade do filamento influencia a precisão dos encaixes?

Sim. Em peças funcionais, não basta encontrar a tolerância correta uma única vez. É importante que o comportamento permaneça consistente ao longo da impressão e entre diferentes peças produzidas.

Variações excessivas no diâmetro do filamento podem alterar a quantidade de material alimentada ao hotend e prejudicar a regularidade da deposição.

Por isso, a estabilidade dimensional do filamento é especialmente relevante quando o projeto exige repetibilidade.

A National 3D utiliza controle dimensional durante a fabricação para manter o diâmetro de seus filamentos dentro das especificações estabelecidas. Além disso, trabalha com matérias-primas selecionadas e controle de umidade, buscando proporcionar um comportamento mais previsível durante a impressão.

Isso ajuda tanto na produção de peças decorativas quanto em aplicações funcionais nas quais pequenas diferenças dimensionais podem comprometer a montagem.
